ARM

E0-MP135

? 基于STM32 MP135工業級MPU的中小型PLC

? 單核心Arm Cortex-A7，主頻高達1.0GHz

? 集成鐵電存儲，具有強大的掉電保護功能

? 支持1路高實時百兆EtherCAT，1路千兆以太網

? 支持1路USB 2.0 OTG，1路帶隔離RS485

? 具有強大的擴展功能，支持擴展8個插片式IO模塊

? 支持DI/DO、AI/AO、編碼器/脈沖等I/O模塊

? 最大支持128個信息點數

? 支持Linux 、RTOS等操作系統

在線訂購

產品介紹產品規格外形尺寸技術規格書

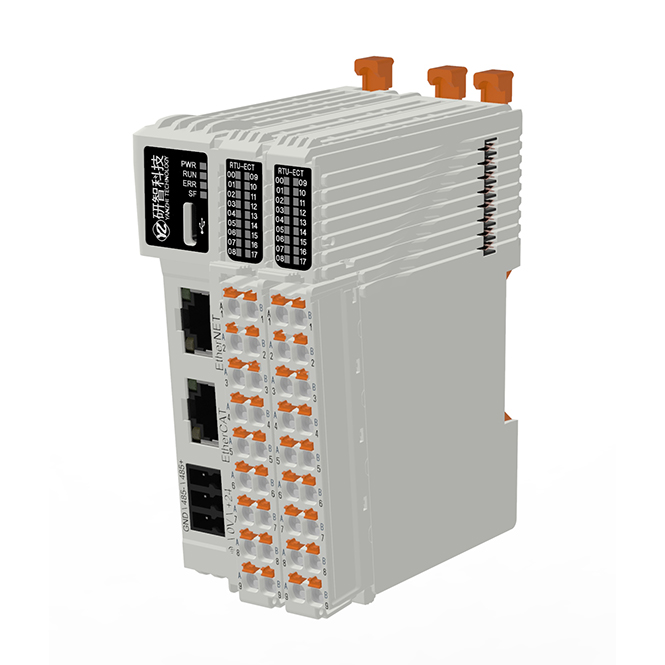

本產品是杭州研智科技有限公司基于意法半導體STM32 MP135工業級MPU開發的一款小型PLC。MP135采用Arm Cortex-A7核心，主頻高達1.0GHz；本產品集成了鐵電存儲，具有強大的掉電保護功能，為數據安全提供保護；支持1路高實時百兆EtherCAT，1路千兆以太網；支持1路USB 2.0 OTG，1路帶隔離RS485。具有強大的擴展功能，支持擴展8個插片式DI/DO、AI/AO、編碼器/脈沖等I/O擴展模塊，最大支持128個信息點數；支持Linux 、RTOS等操作系統。

產品型號		E0-MP135
處理器	型號	STM32 MP135
處理器	核心	單核Arm Cortex-A7，主頻高達1.0GHz
內存	SDRAM	32MB
存儲	QSPI FLASH	32MB
存儲	SD卡	1路SD卡槽
鐵電存儲	程序容量	16MB
鐵電存儲	掉電保持數據	FRAM 32KB
通信接口	EtherCAT	1路高實時百兆EtherCAT網口，RJ45，10/100 Mbps
	Ethernet	1路千兆以太網，RJ45，10/100/1000 Mbps
	USB	1路 USB 2.0 OTG，Type-C接口
	COM	1路帶隔離RS485
擴展接口	右擴展接口	1路RS485/CAN/SPI，X-bus總線，支持擴展插片式IO模塊
擴展模塊	模塊類型	插片式IO模塊
	模塊數量	最大支持8個插片式總線I/O模塊
	I/O類型	支持DI/DO、AI/AO、編碼器/脈沖等I/O模塊
	信號點數	最大支持128個
	總線連接方式	彈片觸點式接線端子
指示燈	LED	PWR/RUN/ERR/SF
操心系統	OS	Linux 、RTOS
電源	類型	直流輸入
	輸入電壓	9-30V
	適配器	DC，40W
機械性能	外殼材質	工程塑料
	安裝方式	導軌卡扣
	外形尺寸	控制器：100mm×80mm×25.6mm
環境條件	工作溫度	0 ~ 50℃
	存儲溫度	-40 ~ 80°C
	相對濕度	0 ~ 90% @ 40℃，無凝結
	振動	3 Grms, IEC60068-2-64, random, 5~500 Hz, 1hr/axis
	沖擊	30 G, IEC-60068-2-27, half sine, 11 ms duration
