WEB-C111X
? 具有強大的兼容性，可兼容WEC-CTGL、WEC-CEHL全部核心板
? 支持SATA和mPCIe、M.2接口SSD硬盤
? 2路HDMI 2.0顯示
? 3路千兆以太網，支持4G/5G無線網絡
? 6路DB9串口，2路RS232/RS422/RS485，4路RS232
? 4路USB 3.0，內置4路USB 2.0
? 支持9-28V寬壓輸入
首頁 > 產品中心 > 工業核心板 > 英特爾
? 具有強大的兼容性，可兼容WEC-CTGL、WEC-CEHL全部核心板
? 支持SATA和mPCIe、M.2接口SSD硬盤
? 2路HDMI 2.0顯示
? 3路千兆以太網，支持4G/5G無線網絡
? 6路DB9串口，2路RS232/RS422/RS485，4路RS232
? 4路USB 3.0，內置4路USB 2.0
? 支持9-28V寬壓輸入

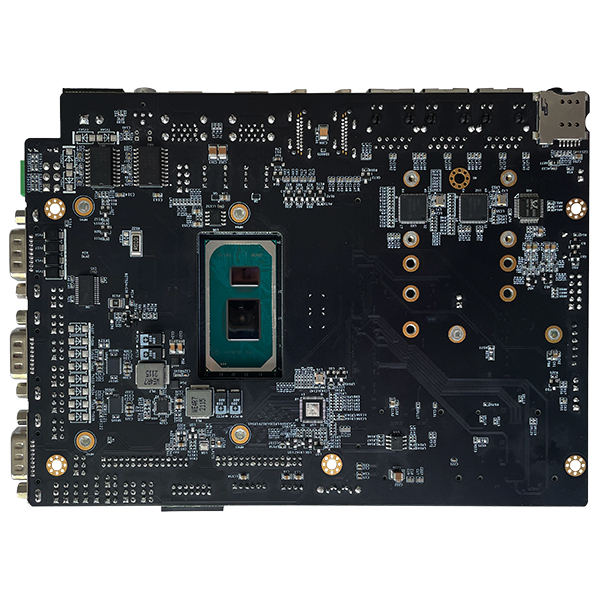

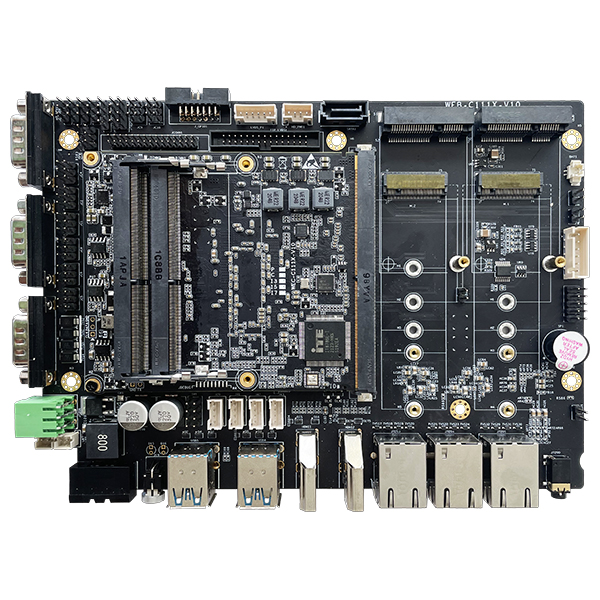

本產品屬于杭州研智科技有限公司W(wǎng)EC-Cxxxx系列核心板的配套底板，具有超強兼容性，可以兼容WEC-CTGL和WEC-CEHL系列的全部核心板。
外置豐富的外設接口，支持SATA和mPCIe、M.2接口SSD硬盤；支持2路HDMI 2.0顯示；3路千兆以太網，支持4G/5G無線網絡；6路DB9串口，包括2路RS232/RS422/RS485、4路RS232；4路USB 3.0、內置4路USB 2.0。支持9-28V寬壓輸入。
▇ 兼容性能特點：
? 跨平臺兼容： 可兼容intel第11代酷睿Tiger Lake系列和第12代賽揚Elkhart Lake系列處理器的核心板（WEC-CTGL和WEC-CEHL）
? 接口兼容： 均采用MXM物理接口
? 信號兼容：按照統一的規則對管腳信號進行定義
同一塊底板可以適配WEC-CTGL和WEC-CEHL系列核心板。
產品型號 | WEB-C111X | |
存儲 | SATA | 1路SATA 2.0直立A型插座，支持SATA硬盤 |
SSD | 1路mini PCIe接口，支持mSATA SSD | |
1路M.2 M-key PCIe 3.0，支持 2242/2280 NVMe SSD | ||
顯示 | HDMI | 2路HDMI 2.0 Type-A |
eDP | 1 路單通道4線eDP | |
LVDS | 2 路4通道 24-bit LVDS | |
MIPI-DSI | 單通道輸出，且與LVDS插件復用 | |
網絡 | 以太網 | 3路千兆以太網，10/100/1000Mbps，RJ45接口 |
4G/5G | 支持，1路mPCIe接口支持 4G模組，M.2 B-key接口支持5G模組；1路Micro SIM卡槽 | |
WIFI | WIFI 2.4G | |
藍牙 | Bluetooth 4.2 | |

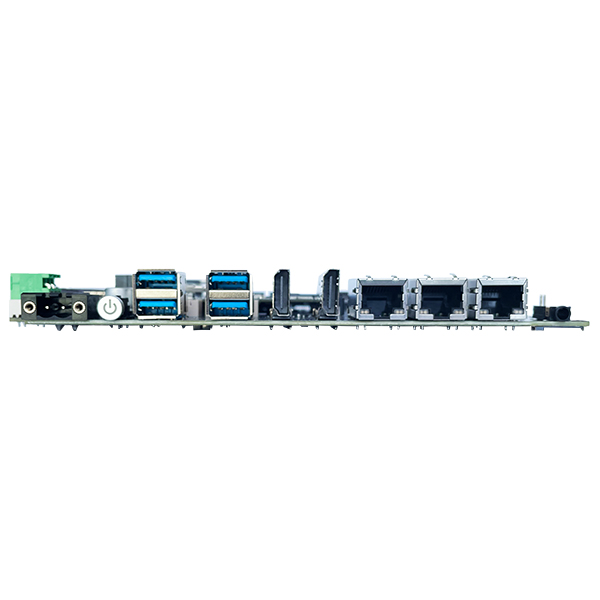

I/O | USB | 4 路USB 3.0，Type A；內置4路USB 2.0 |

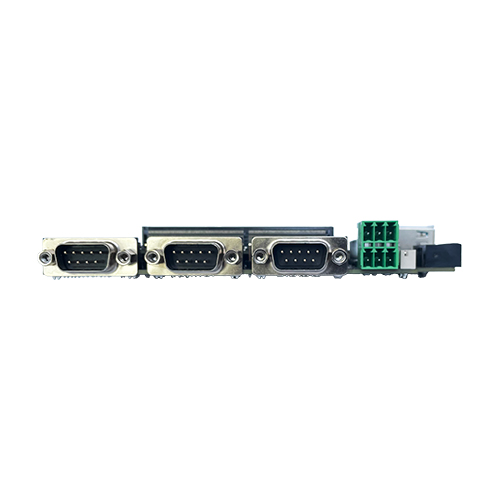

COM | 2路帶絕緣的RS232/422/485，DB9，4路帶絕緣的RS232，DB9 | |
CAN | 2路CAN，支持采用 WEC-CTGL 核心板時外部CAN信號輸入 | |
GPIO | 8路GPIO | |
RTC | 支持 | |
音頻 | 1路L&R Line-Out+1路MIC In，2 in1， 3.5mm Jack | |
電源 | 輸入電源 | 直流輸入，9~28V |
環境 | 工作溫度 | 0 ~ 60℃ |
存儲溫度 | -40 ~85℃ | |
工作濕度 | 0%~95% @40℃，無凝結 | |
存儲濕度 | 0%~95% @60℃，無凝結 | |
機械性能 | 外形尺寸 | 147.3mm×189.4mm |
