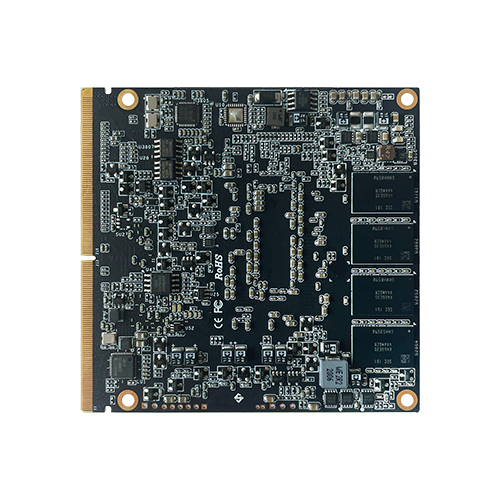

WEC-STGL

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 采用Intel Tiger Lake系列處理器

? 最大支持32GB超大內存

? 支持2路千兆網口，10/100/1000Mbps自適應

? 支持3路USB 3.0，4路USB 2.0

? 支持6路串口，16路GPIO，2路CAN

? 支持2路PCIe 2.0，4路PCIe 3.0

? 集成FPGA芯片，提供33路高速IO

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用Intel Tiger Lake系列處理器，最大支持32GB超大內存；支持2路千兆網口，10/100/1000Mbps自適應。支持3路USB 3.0，4路USB 2.0；支持6路串口，16路GPIO，2路CAN；支持2路PCIe 2.0，4路PCIe 3.0；集成FPGA芯片，提供33路高速IO。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-S6305E	WEC-S1115	WEC-S1125	WEC-S1135	WEC-S1165
CPU	CPU型號	6305E	I3-1115G4	I3-1125G4	I5-1135G7	I7-1165G7
	睿頻	1.80GHz	4.10GHz	3.70 GHz	4.20GHz	4.7GHz
	內核/線程	2/2	2/4	4/8	4/8	4/8
	LLC	4MB	6MB	8MB	8MB	12MB
	熱設計功耗	15W	28W	28W	28W	28W
	BIOS	AMI UEFI BIOS
內存	規格	LPDDR4X 4266MT/s
	容量	4/8/16/32GB
	ECC	不支持
	通道/集成方式	雙通道/板貼
存儲	eMMC	eMMC 5.1， 8/16/32/64/128GB
	SATA	支持1路SATA 3.0
圖形	控制器	Intel UHD Graphics	Intel UHD Graphics	Intel UHD Graphics	Intel Iris Xe Graphics	Intel Iris Xe Graphics
	最大頻率	1.25GHz	1.25GHz	1.25GHz	1.3GHz	最大96 EUs, 1.3GHz
顯示	eDP	4096×2304 @60Hz
	HDMI	4096×2304 @60Hz
	多屏顯示	支持四屏異顯
以太網	控制器	Intel I211
	數量	2路
	網速	10/100/1000 Mbps自適應
I/O	USB	2路USB 3.0，4路USB 2.0
	COM	6路 (4路4線，2路2線)
	CAN	2路
	GPIO	16路
	高速IO	33路，由集成的FPGA芯片提供
	PCIe	4路PCIe 3.0 ×1
	I2C	1路
	I2S	1路
	SPI	1路音頻
	TPM	TPM2.0
	SM	1路
	Watchdog	BIOS支持
	智能風扇	支持系統風扇
操作系統	OS	Windows 10/11，Linux，Ubuntu
電源	類型	直流電源
	輸入電壓	輸入電壓：9-12V； RTC電池: 2.0-3.3V
環境	工作溫度	0 ~ 60 °C
	存儲溫度	-40 ~ 85 °C
	工作濕度	10-95% @40 °C，無凝結
	存儲濕度	0-95% @60 °C，無凝結
機械性能	外形尺寸	85mm×82mm
