WEC-P3568
? 高性能4核ARM Cortex-A55處理器
? NPU算力高達1 Tops
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 2路USB 3.0，2路USB 2.0
? 支持HDMI、eDP、LVDS、MIPI等多種顯示
? 6路UART、3路GPIO、3路PCIe
? 設計緊湊，體積小巧
? 高性能4核ARM Cortex-A55處理器
? NPU算力高達1 Tops
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 2路USB 3.0，2路USB 2.0
? 支持HDMI、eDP、LVDS、MIPI等多種顯示
? 6路UART、3路GPIO、3路PCIe
? 設計緊湊，體積小巧

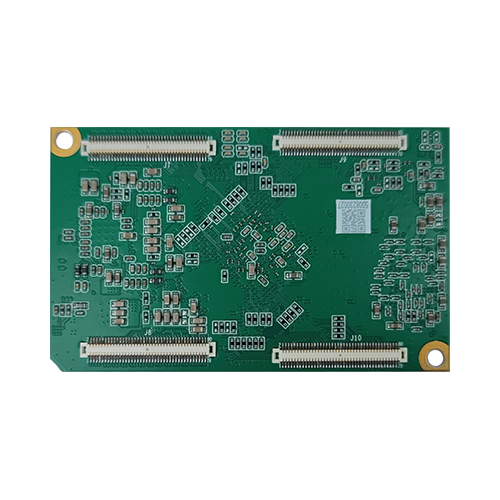

研智科技WEC-P3568工業核心板，基于瑞芯微RK3568處理器開發，CPU包括4個Cortex-A55內核，主頻高達2.0GHz；NPU可提供高達1 Tops的AI算力。功能強大、體積小巧。
核心板支持最高8GB內存；支持2路千兆網口；2路USB 3.0，2路USB 2.0； 支持HDMI、eDP、LVDS、MIPI等多種顯示；支持6路UART、3路GPIO、3路PCIe等豐富的接口。支持工業級寬溫設計（-40~85℃）。
產品型號 | WEC-P3568 | WEC-P3568I | |
處理器 | SoC | RockChip RK3568 | RockChip RK3568J |
CPU | 4核心高性能ARM Cortex-A55處理器 | ||
主頻最高達2.0GHz | |||
NPU | 高達1 TOPS @Int 8的AI算力，支持Int 8/Int 16/FP16/BFP16混合操作 支持Caffe/TensorFlow/TF-Lite/ONNX/PyTorch/Keras/Darknet等主流架構模型 | ||
GPU | ARM Mali-G52 2EE | ||
支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1； 內嵌高性能2D加速硬件 | |||
VPU | 支持H.265/H.264視頻編碼，高達1080P @60fps | ||
支持H.265/H.264/VP9視頻解碼， 最高4K @60fps | |||
支持 48M ISP，支持 HDR | |||
內存 | 類型 | DDR4 | |
容量 | 2/4/8GB | ||
集成方式 | 板貼 | ||
存儲 | 類型 | eMMC 5.1 | |
容量 | 8/16/32/64/128GB | ||
顯示 | HDMI | 1路HDMI， 分辨率1080p@120Hz或4096x2304@60Hz | |
eDP | 支持eDP1.3，分辨率最高2560x1600@60Hz | ||
LVDS | 單通道輸出，分辨率最高1280x800@60Hz；與MIPI-DSI0通道復用 | ||
MIPI-DSI | 單通道輸出分辨率最高1920x1080@60Hz； 雙通道輸出分辨率最高2560x1440@60Hz | ||
網絡 | 以太網 | 2路RGMII，支持10/100/1000 Mbps自適應 | |
I/O接口 | USB | 2路USB 3.0，其中Host和OTG各1路；2路USB2.0 Host | |
UART | 6路 | ||
GPIO | 3路 | ||
PCIe | 2路PCIe3.0，支持PCIe3.0 1x2lane或2x1lane模式 | ||
I2C | 2路I2C，支持 7bits和10bits模式，最高速率可達1Mbit/s | ||
PWM | 3路PWM,支持32Bit定時器/計數器 | ||
SATA | 3路SATA，支持 eSATA , 最高支持 6Gbps 數據速率 | ||
SDIO | 2路SDIO, 支持 SDIO 3.0數據吞吐量最高104MB/s | ||
Audio | 2路Audio，1x2ch I2S，1X6ch PDM，HP_OUT，SPK_OUT | ||
操作系統 | OS | Linux、Android、Ubuntu等 | |
電源 | 類型 | DC | |
輸入電壓 | 12V | ||
環境 | 工作溫度 | -10～60℃ | -40～85℃ |
存儲溫度 | -40～85℃ | ||
工作濕度 | 10- 90% @ 40℃，無凝結 | ||
存儲濕度 | 0- 95% @ 60℃，無凝結 | ||
機械性能 | 板對板 連接器 | 板對板連接器，4×80pin，引腳間距 0.5mm | |
外形尺寸 | 69mm×34mm | ||
