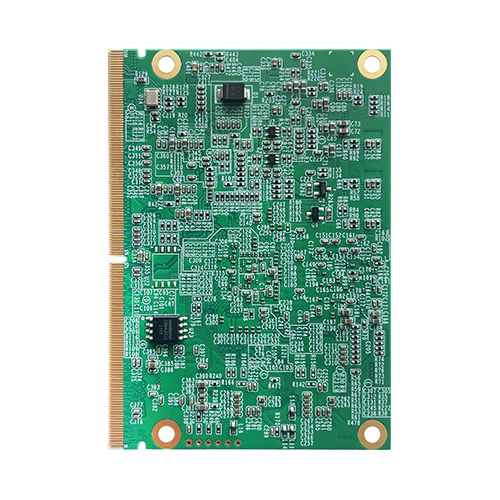

WEC-SD9
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 核心板兼容芯馳D9340、D9350、D9360，多核ARM Cortex-A55和R5處理器
? 支持LPDDR4X內存，高達8GB
? 支持LVDS/MIPI-DSI顯示
? 支持2路千兆以太網，10/100/1000Mbps自適應
? 支持6路串口、2路CAN、2路USB、3路PCIe 2.0
? 集成FPGA芯片，提供33路高速IO；支持30路GPIO
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 核心板兼容芯馳D9340、D9350、D9360，多核ARM Cortex-A55和R5處理器
? 支持LPDDR4X內存，高達8GB
? 支持LVDS/MIPI-DSI顯示
? 支持2路千兆以太網，10/100/1000Mbps自適應
? 支持6路串口、2路CAN、2路USB、3路PCIe 2.0
? 集成FPGA芯片，提供33路高速IO；支持30路GPIO
本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。
采用芯馳D9340、D9350、D9360等高性能多核ARM Cortex-A55和R5處理器，支持LPDDR4X內存，高達8GB；支持LVDS/MIPI-DSI顯示；支持2路千兆以太網，10/100/1000Mbps自適應；支持6路串口、2路CAN、2路USB、3路PCIe 2.0；集成FPGA芯片，提供33路高速IO；支持30路GPIO。
▇ 精靈系列核心板產品特點：
? 跨平臺兼容： 精靈系列核心板兼容x86、ARM架構多個處理器平臺
? 接口兼容： 精靈系列核心板均采用MXM接口
? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義
? 提供高速IO： 精靈系列核心板集成了FPGA芯片，可提供30+路高速IO
同一塊底板可以適配全部精靈系列核心板。
產品型號 | WEC-SD9340 | WEC-SD9350 | WEC-SD9360 | |
中央處理器 | 型號 | 芯馳D9340 | 芯馳D9350 | 芯馳D9360 |
核心 | 4核Cortex-A55+2核Cortex-R5 | 5核Cortex-A55+3核Cortex-R5 | 6核Cortex-A55+1核Cortex-R5 | |
主頻 | Cortex-A55 @2.0 GHz，Cortex-R5 @800MHz | |||
內存 | 類型 | LPDDR4X，2400MT/s | ||
容量 | 2/4/8GB | |||
存儲 | 類型 | eMMC5.1 | ||
容量 | 8/16/32/64GB | |||
顯示 | LVDS | 支持雙通道18/24-bit LVDS，或者MIPI-DSI。最大支持2K分辨率 | ||
MIPI-CSI | 支持 4通道MIPI-CSI | |||
網絡 | 控制器 | YT8511 | ||
以太網 | 2路 | |||
網速 | 10/100/1000 Mbps自適應 | |||
I/O | USB3.0 | 1路 | ||
USB2.0 | 1路（boot） | |||
PCIe | 3路PCIe 2.0 ×1 | |||
UART | 6路 | |||
GPIO | 30路 | |||
高速IO | 33路，由集成的FPGA芯片提供 | |||
I2C | 3路 | |||
I2S | 1路，音頻接口 | |||
CAN | 2路 | |||
SPI | 1路 | |||
PWM | 3路 | |||
SATA3.0 | 1路 | |||
SDIO | 1路 | |||
RTC | 支持 | |||
操作系統 | OS | Linux、Android、FreeRTOS… | ||
電源 | 類型 | 直流電源 | ||
輸入電壓 | 12V | |||
環境 | 溫度 | 工作溫度：-20～70℃ | ||
存儲溫度：-40～85℃ | ||||
濕度 | 工作濕度： 0-95% @40℃，無凝結 | |||
存儲濕度： 0-95% @40℃，無凝結 | ||||
機械性能 | 外形尺寸 | 82mm×58mm | ||
